Ремонт шуруповёрта своими руками — задача, которая под силу даже начинающим мастерам. В этой статье мы подробно разберём замену щеточного двигателя постоянного тока RS550, его характеристики, настройку, методы использования и рассмотрим примеры применения.

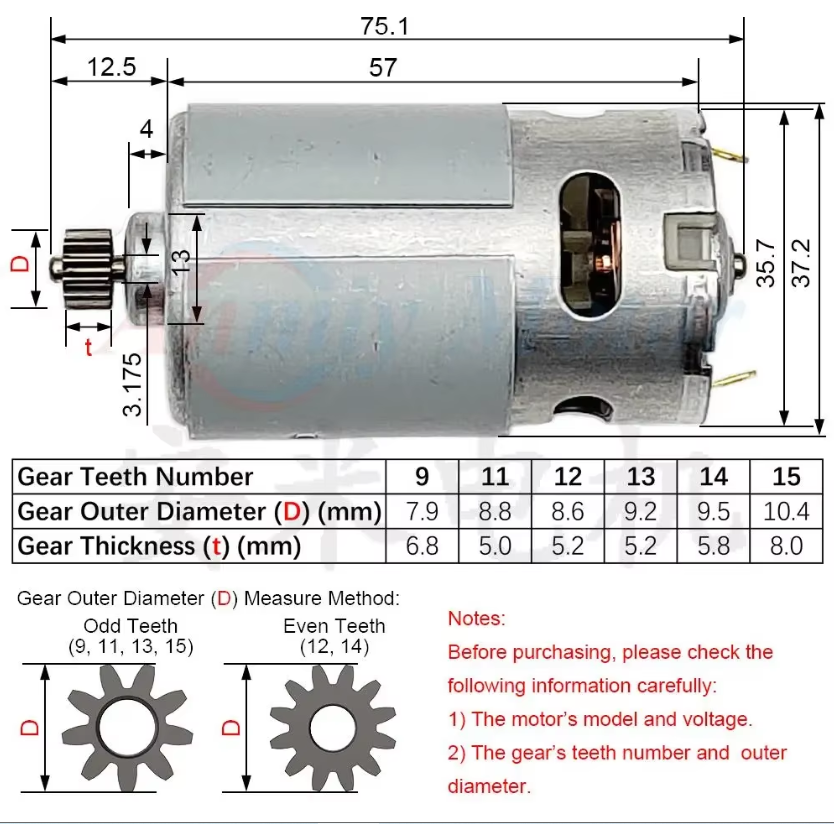

Щеточный двигатель постоянного тока RS550 — это компактный и мощный мотор, часто используемый в электроинструментах, таких как шуруповёрты. Его ключевые характеристики включают:
- Напряжение: от 6 до 18 В.
- Частота вращения: до 30 000 об/мин.
- Ток потребления: до 5 А.
- Размеры: длина около 57 мм, диаметр 35 мм.
- Применение: электродрели, шуруповёрты, игрушки и бытовая техника.
Этот двигатель сочетает высокую производительность и доступность, что делает его популярным выбором для ремонта.
Пошаговая инструкция замены двигателя RS550 в шуруповёрте
1. Подготовка к ремонту
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и комплектующие. Понадобится:
- Новый двигатель RS550.
- Отвёртка (крестовая и плоская).
- Паяльник и припой.
- Набор термоусадочных трубок.
- Мультиметр.
- Изолента или термоклей.
Совет: Перед ремонтом обязательно отключите аккумулятор шуруповёрта, чтобы избежать короткого замыкания или травм.
2. Разборка корпуса шуруповёрта
- Снимите аккумулятор.
Это первый шаг для обеспечения безопасности. - Разберите корпус.
Используя отвёртку, открутите все винты, фиксирующие корпус. Снимите крышку, чтобы получить доступ к внутренним компонентам. - Осмотрите двигатель.
Убедитесь, что проблема действительно в моторе. Проверить это можно с помощью мультиметра, измерив сопротивление обмоток.
3. Демонтаж старого двигателя
- Отсоедините провода.
Запишите или сфотографируйте расположение проводов перед их отсоединением, чтобы не перепутать при подключении нового двигателя. - Снимите двигатель.
Обычно он фиксируется на корпусе с помощью винтов или защелок.
4. Установка нового двигателя RS550
- Сравните размеры.
Убедитесь, что новый двигатель совпадает с оригинальным по габаритам и характеристикам. - Подключите провода.
Сначала припаивайте провода к клеммам двигателя. Используйте термоусадочные трубки для изоляции мест пайки. - Установите двигатель в корпус.
Зафиксируйте его винтами или защелками.
5. Сборка корпуса
- Установите крышку корпуса на место.
- Завинтите все винты.
- Подключите аккумулятор.
Настройка и проверка двигателя
После замены двигателя проверьте работу шуруповёрта:
- Включите шуруповёрт.
Убедитесь, что двигатель запускается плавно, без посторонних звуков. - Проверьте крутящий момент.
Используйте инструмент для закручивания винтов, чтобы оценить его мощность. - Измерьте потребляемый ток.
Убедитесь, что он соответствует заявленным характеристикам.
Применение двигателя RS550
Мотор RS550 часто используется в следующих устройствах:
- Электроинструменты.
Шуруповёрты, дрели, лобзики. - Робототехника.
Создание моделей и роботов. - Игрушки.
Радиоуправляемые машинки и вертолёты. - Самодельные устройства.
Вентиляторы, насосы и другие механизмы.
Примеры доработки двигателя RS550
Многие мастера модифицируют двигатель для увеличения срока службы. Вот несколько советов:
- Добавьте радиатор охлаждения.
Это уменьшит нагрев и увеличит ресурс двигателя. - Используйте качественные подшипники.
Они обеспечат плавную работу. - Установите регулятор оборотов.
Это позволит точнее настраивать работу двигателя под конкретные задачи.
